【水噴淋裝置結構】

水噴淋裝置內填料層作為氣液兩相間接觸構件的廢氣處理設備。填料塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。噴淋塔噴淋液從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。

氣體從噴淋塔底送入，經氣體分布裝置分布后，與液體呈逆流連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質。

當液體沿填料層向下流動時，有時會出現壁流現象，壁流效應造成氣液兩相在填料層中分布不均，從而使傳質效率下降。因此，水噴淋裝置內的填料層分為兩段，中間設置再分布裝置，經重新分布后噴淋到下層填料上。

【水噴淋裝置工作原理】

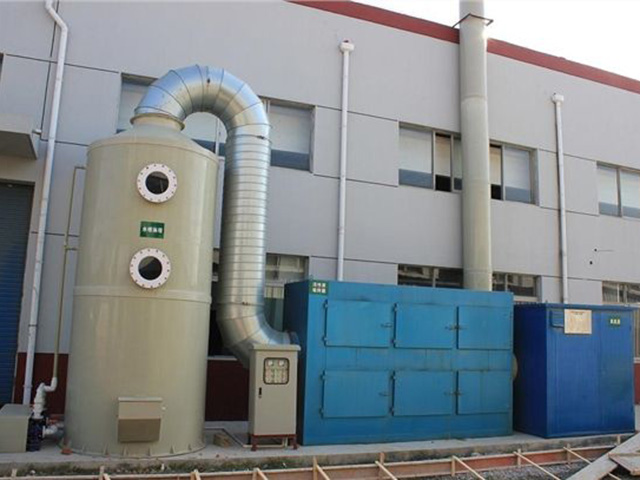

酸霧廢氣由風管引入酸霧凈化塔，經過填料層，廢氣與氫氧化鈉吸收液進行氣液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在水噴淋裝置底經水泵增壓后在塔頂噴淋而下，最后回流至塔底循環使用。凈化后的酸霧廢氣達到廣東省地方排放標準的排放要求，低于國家排放標準。

【水噴淋裝置特點】

1.水噴淋裝置采用填料塔對廢氣進行凈化，適合于連續和間歇排放廢氣處理；

2、水噴淋裝置工藝簡單，管理、操作及維修相當 方便簡潔，不會對車間的生產造成任何影響；

3、水噴淋裝置適用范圍廣，可同時凈化多種污染物；壓降較低，操作彈性大，且具有很好的除霧性能；

4、水噴淋裝置可根據實際情況采用FRP/PP/PVC等材料制作；填料采用高效、低阻的鮑爾環，可徹底地去除氣體中的異味、有害物質等。

【水噴淋裝置應用場合】

水噴淋裝置可廣泛應用于化工、電子、冶金、電鍍、紡織(化纖)、食品、飼料、機械制造等行業過程中排放的酸、堿性廢氣的凈化處理。如調味食品、制酸、酸洗、電鍍、電解、蓄電池等。
