一、系統簡介

       (TSP粉塵）顆粒物在線監測系統??采用激光后散射式粉塵儀，基于煙塵粒子的背向散射原理，用于對固定污染源顆粒污染物進行在線連續測量。
       特別注意：
        ● 它使用了一個10mw，650nm的半導體激光器，激光束及反射光直射入眼睛會造成嚴重的損害。

        ● 它沒被安裝在煙囪/煙道前，不要進行上電操作。

        ● 禁止直視激光束及其反射光。

        ● 在沒有得到相應培訓時，不得進行超出本手冊范圍的操作。

       (TSP粉塵）顆粒物在線監測系統??可用于各種污染排放源的顆粒污染物濃度實時連續測量,可配套煙氣監測系統,也可單獨一臺或幾臺連接成一套煙塵監測網絡,共用一個前臺。 儀器可適用于電廠,鋼廠,水泥廠等煙塵監測,也可用于除塵設備及其它粉體工程的過程控制。

我司提供專業的TSP粉塵顆粒物在線監測系統安裝維護服務，快速獲取專業技術指導，可致電我司  13662735739 。

二、激光后散射原理

      ●? 光學部分包括激光光源、功率控制、光電傳感、散射光接收部分。
      ●? 激光器發出的650nm束以一個微小的角度射入排放源，激光束與煙塵粒子作用產生散射光，背向散射光通過接受系統進入傳感器轉變成電信 號進行處理。電路部分實現光電轉換、激光束的調制、信號放大、解調、光源的功率控制、V/I轉換及HMI顯示功能。
      ●? 校準器用于產生穩定的光信號,對儀器進行零點及量程校準。

 (TSP粉塵）顆粒物在線監測系統??散射原理

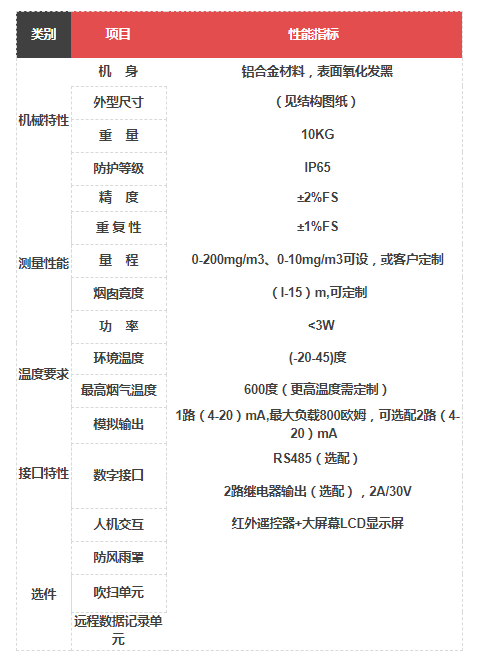

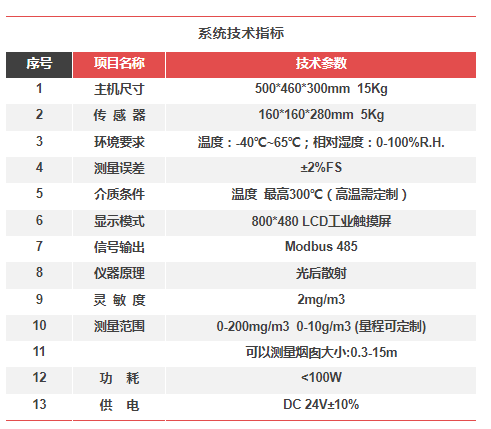

?????三、性能指標

---

?

?

四、技術特點

---

       ● 采用激光后散射原理,不受機械振動及煙氣溫度不均的影響監測數據。
       ● 單端安裝,無需光路對中。
       ● 具有現場顯示功能，可以直接在現場讀取粉塵濃度。
       ● 激光束經過調制后，使得系統的抗干擾能力得以大幅度提升。
       ● 儀器設計貫徹“無工具”現場安裝的思路，最大限度地降低現場安裝的復雜度。
       ● 采用標準(4-20)mA工業標準電流輸出,連接方便。
       ● 儀器整體功耗非常小,大約3w左右。
       ● 一般標準設置參數可適用于煙道璧厚小于400mm，煙道直徑大于儀器名牌標示,在特殊的要求條件下測量區大小可以訂制. 用戶也可以經維護人員的認可和指導下調整.。


        注意：它采用一個128x64的圖形型LCD進行顯示，當需要調節LCD的對比度顯示效果時，可以通
                  過調節前面板的一個電位器進行調整。
